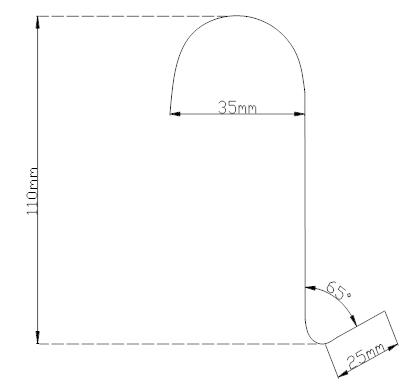

隔爆水袋掛鉤平面圖
隔爆水袋的吊掛有著非常重要的作用，所以對掛鉤有著較為嚴謹?shù)囊蟆?/span>隔爆水袋掛鉤一頭為半圓型內徑為35mm±5mm,掛鉤另一頭角65°±5°，鉤角呈圓弧形，鉤尖長25±5mm。制作掛鉤的材料用直徑4～8mm的圓鋼。鉤子長度為110±5mm。
一、隔爆水袋吊掛標準
1、每組隔爆水袋的總?cè)菟繛?600L。
2、隔爆水袋的排間距為1.2～3.0m，隔爆棚的棚區長度不得小于20m。
3、首列水袋與工作面的距離必須保持60～200m范圍內。
4、水袋距離巷道頂部及兩幫的間距不得小于100mm，距離巷道底板不小于1.8m，每處水袋高度應保持一致。
5、水袋設置在巷道直線段內。
6、水袋與巷道的交叉口、轉彎處、變坡處之間的距離不得小于50m。
7、吊掛水袋的掛鉤采用10號鐵絲制作的60°斜勾吊掛，水袋二邊得掛鉤應相向吊掛。
8、分組、每組同一規格，拉絲拉緊。
9、水袋吊掛后，要做到橫豎成線，不準有參差不齊現象；隔爆水棚應保持水量充足，外觀完好、干凈整潔，并在隔爆水棚上掛統一的管理牌板。
二、隔爆水袋檢查標準及要求
1、隔爆棚必須集中式安裝，排間距為1.2～3.0m，棚區長度不小于30米。
2、水棚距頂板、兩幫間隙不小于100mm，距軌面不小于1.8m，高度要保持一致。
3、水袋采用易脫鉤的布置方式。吊鉤向內相對，角度60°±5°，長度不大于25mm。隔爆水袋要掛牌編號管理。水袋要撐開掛平。
4、水袋內應充滿水，發現水袋漏水應立即更換，發現水袋水量不足，應立即補充水量。
5、隔爆設施必須設置說明牌，每周檢查一次，并有記錄。
|
